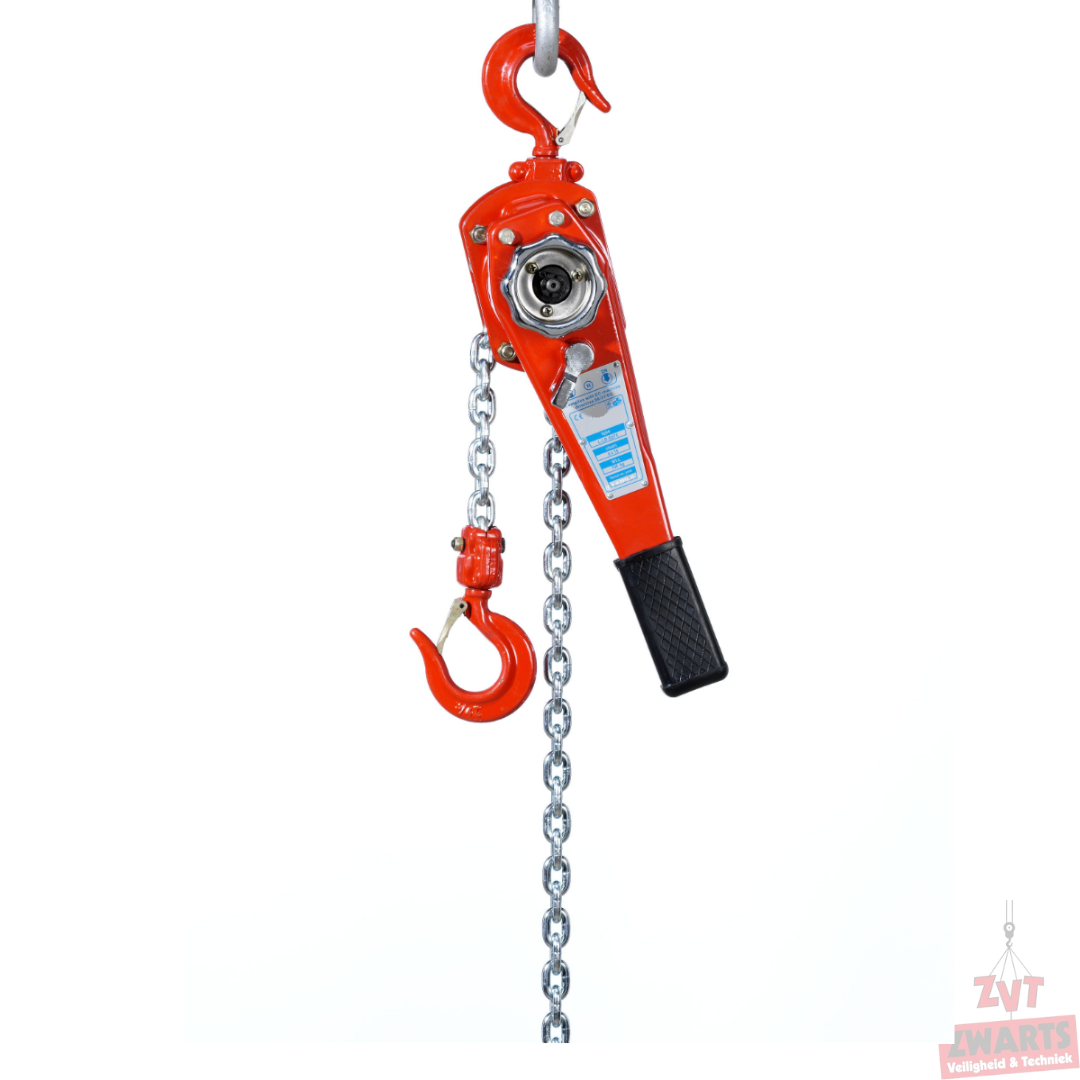

Huismerk rateltakel
De Huismerk rateltakel is een handbediende hefboomtakel voor hijsen, spannen en positioneren. Met de korte hendelslag werk je ook op krappe plekken en in elke stand — horizontaal, verticaal of onder een hoek.
De takel heeft een lastketting in grade 80 volgens EN 818-7, een automatische lastdrukrem en een vrijloop om de ketting snel op lengte te trekken. Standaard hijshoogte 1,5 meter.
Belangrijkste kenmerken
- Korte hendelslag, werkt op krappe plekken
- In elke stand te gebruiken: hijsen, spannen en trekken
- Automatische lastdrukrem houdt de last vast
- Vrijloop om de ketting snel op lengte te trekken
- Lastketting grade 80 volgens EN 818-7
- Geleverd met certificaat, klaar voor keuring en registratie
Toepassingen
- Spannen en positioneren bij montage en constructiewerk
- Hijsen op plekken waar een handkettingtakel niet past
- Trekken en uitlijnen van constructiedelen
Alle werklasten (WLL) gelden bij een veiligheidsfactor 4:1. Controleer de takel voor elk gebruik en laat hem periodiek keuren.
Specificaties
| Uitvoering | Rateltakel (hefboomtakel) met vrijloop en lastdrukrem |
|---|---|
| Werklast (WLL) | 0,25 / 0,5 / 0,75 / 1,5 / 3 / 6 / 9 ton |
| Standaard hijshoogte | 1,5 meter (elke gewenste hijshoogte leverbaar) |
| Proefbelasting | 150% van de WLL |
| Benodigde hijskracht bij volle last | 140 N (0,75 t) tot 340 N (6 t) |
| Minimale last om de rem te activeren | 35 kg (0,75 t) tot 60 kg (6 t) |
| Aantal kettingparten | 1 part t/m 3 ton, 2 parten bij 6 ton, 3 parten bij 9 ton |
| Lastketting | 4 x 12 / 5 x 15 / 6 x 18 / 8 x 24 / 10 x 30 mm, grade 80 |
| Netto gewicht | 2,1 kg (0,25 t) tot 46 kg (9 t) |
| Hefboom | Voorzien van rubberen anti-slip greep |
| Haken | Boven- en onderhaak 360° draaibaar, gesmede veiligheidsklep, onderhaak op kogellager |
| Remsysteem | Lastdrukrem met asbestvrije remschijven en dubbel palsysteem; in neutrale stand grijpt de rem automatisch bij abrupte belasting |
| Opties | Op aanvraag met overlastbeveiliging |
| Veiligheidsfactor | 4:1 |
| Normering | EN 818-7, EG-machinerichtlijn 2006/42/EG, typegekeurd TÜV Rheinland / GS |
| Certificaat | Wordt geleverd met certificaat, gebruiksaanwijzing en CE-verklaring |
-
